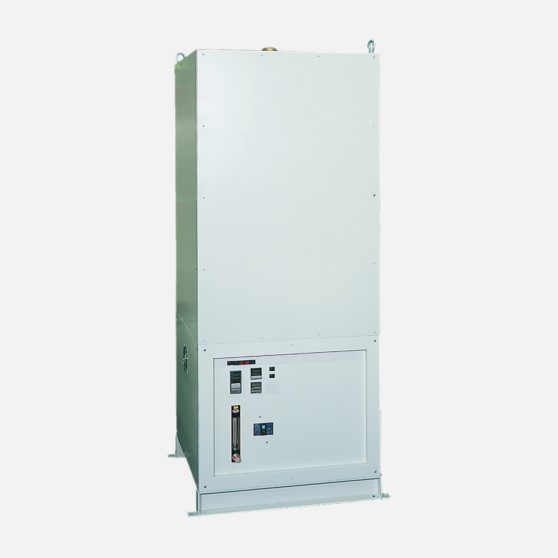

廢氣燃燒處理設備GM系列
此系列用於在燃燒和分解在熱處理過程中產生的含有有機化合物的氣體，例如陶瓷的臨時燒結和電子元件的脫脂。此作為廢氣從熱處理設備排出的氣體具有刺激性氣味且是可燃的。
GM系列在最高溫度為850°C時為廢氣加入新鮮空氣並對其進行淨化。
廢氣除臭改善工作環境。我們建議將此設備與惰性氣體烤箱、脫脂爐或網帶式連續爐搭配使用。
特性
- 消除廢氣中的難聞氣味，改善工作環境。
- 因為液化廢氣收集在特殊的捕集器中，所以很容易維護。
- 此設備可以連接到現有設備並與現有設備一起使用。
- 加入可選的熱交換器，可減少高達25.6%的電力消耗。
規格
| 機型 | GM-30N1 | GM-40N1 | GM-50N1 |
|---|---|---|---|
| 系統 | 電阻加熱系統 | ||
| 最高工作溫度 (*1) | 850°C | ||
| 工作溫度範圍 (*1) | 室溫 + 70至850°C | ||
| 處理能力 (*2) | 400 L/min | 600 L/min | 800 L/min |
| 溫度控制 | 溫度控制器 | ||
| 讀數精度 | ±(讀數的 0.5% + 1位) | ||
| 控制操作 | 含自動調整的PID控制 | ||
| 加熱器輸出 | 12.2 kW (200 V時) | 18.3 kW (200 V時) | 24.2 kW (200 V時) |
| 外部尺寸 (mm) | 800 (W) × 1710 (H) × 800 (D) | 800 (W) × 2000 (H) × 800 (D) | 800 (W) × 2315 (H) × 800 (D) |
| 燃燒室尺寸 (mm) | Φ318 (內徑) × 485 (長) | Φ318 (內徑) × 800 (長) | Φ318 (內徑) × 1200 (長) |
| 設備重量 | 290 kg | 350 kg | 420 kg |
| 燃燒空氣 | 最高200 L/min | 最高300 L/min | |
| 斷路器容量 | AC 200 V，60 A | AC 200 V，100 A | |
| 三相，50/60 Hz | 三相，50/60 Hz | ||
| 熱電偶 | K | ||
| 排氣口尺寸 | Φ76.3，鋼管 | ||
| 安全設備 | 漏電斷路器、過熱防止計、控制電路保護器 | ||
(*1) 表示加熱室內控制點的值。
(*2) 此為燃燒設備可以從室溫加熱到800°C的噴射氣體 (轉化為室溫的廢氣+燃燒空氣) 的限制量。並非燃燒的保證。
* 熱電偶是消耗品。
