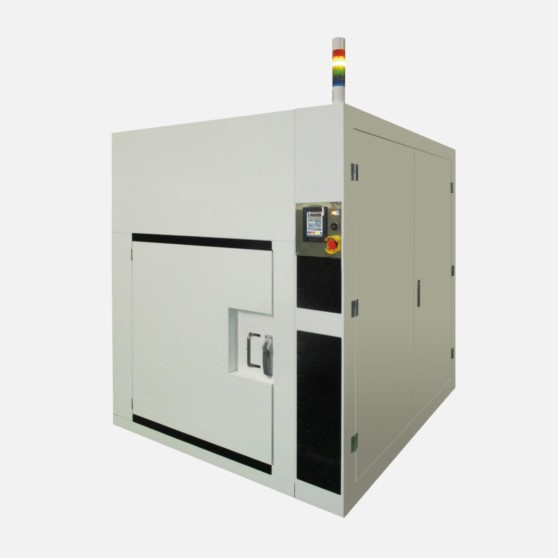

高温惰性气体烘箱 INH 系列
通过该系列，可实现 600℃ 的最高工作温度，以及产生 20 ppm 低氧 (O2) 浓度的氮气 (N2) 气氛。
这些产品已大量交付，用于陶瓷零件脱脂 (*) 和各种抗氧化处理。
使用冷却鼓风机的炉外冷却机制缩短了冷却时间，而不影响炉内的气氛。
*需要单独的安全设备。请通过一般咨询联系我们。
建议将这些产品与加热器式废气燃烧处理设备结合使用。
特性
- 凭借我们丰富的成功经验，该系列可实现 600°C 的温度，这是抗氧化处理设备所能达到的最高温度。
- N2 吹扫可实现 20 ppm 或更低的残余氧浓度。
- 使用冷却鼓风机的外部冷却系统缩短了冷却时间。
- 油封和硅密封保持高密封性，水冷机制保护密封件不受热。
- 成功用于各种生产，包括玻璃基板和陶瓷脱脂 (*)。
规格
| 型号 | INH-9N1 | INH-21CD | INH-51N2 | INH-100N2 |
|---|---|---|---|---|
| 系统 | 强制循环（侧流） | |||
| 最高工作温度 (*1) | 600°C | |||
| 正常工作温度范围 (*1) | RT +60 至 600°C | |||
| 温度分布精度 (*2) | ±8°C（600°C），±5°C（350°C） | |||
| 最终氧浓度 | 20 ppm 或更低 | |||
| 达到最高温度的时间 （参考值）(*1) |
120 分钟或更短时间 （RT +60 至 600°C） |
90 分钟或更短时间 （RT +60 至 600°C） |
90 分钟或更短时间 （RT +60 至 600°C） |
|
| 达到 20 ppm 的时间 | 50 分钟或更短时间 （N2 注入 50 L/分钟） |
60 分钟或更短时间 （N2 注入 90 L/分钟） |
90 分钟或更短时间 （N2 注入 250 L/分钟） |
90 分钟或更短时间 （N2 注入 250 L/分钟） |
| 温度控制 | 编程器 | 安装在程序控制器上的触摸屏 | ||
| 读数精度 | 不到 500°C：±0.5°C | ±0.3% FS±1 位 | ||
| 500°C 或更高：±（显示值的 0.1%） | 采样频率：500毫秒 | |||
| 存储容量 | 总共 1024 段（最多 99 个模式） | 30 段/程序 | ||
| 控制操作 | 自动调谐 PID 控制 | |||
| 冷却机构 | 外部强制冷却机构 | |||
| 加热器输出 | 7.5 kW (200 V) | 12.0 kW (200 V) | 25.3 kW (200 V) | 44.3 kW (200 V) |
| 内部压力计 | 0 至 2 kPa | |||
| 热电偶 | K | |||
| 外部尺寸 (mm) | 1105 (W) × 1650 (H) × 840 (D) | 1255 (W) × 1800 (H) × 1120 (D) | 1606 (W) × 1991 (H) × 1300 (D) | 1806 (W) × 2210 (H) × 2060 (D) |
| 内部尺寸 (mm) | 450 (W) × 450 (H) × 450 (D) | 600 (W) × 600 (H) × 600 (D) | 800 (W) × 800 (H) × 800 (D) | 1000 (W) × 1000 (H) × 1000 (D) |
| 排气口尺寸 | 1B、球阀止动器 | 1.5B、球阀止动器 | ||
| 断路器容量 | AC 200 V, 30 A 三相，50/60 Hz |
AC 200 V, 50 A 三相，50/60 Hz |
AC 200 V, 175 A 三相，50/60 Hz |
AC 200 V, 180 A 三相，50/60 Hz |
| 货架承受载荷（均布载荷） | 15 kg/货架 | |||
| 安全设备 | 漏电断路器、防过热测量仪、电机过载保护器、控制电路保护器 | |||
| 配件 | 2 个货架（支撑角托）、温度记录仪 | 2 个货架（支撑角托）、 温度记录仪功能（内置于控制系统中） |
温度记录仪功能 （内置于控制系统中） |
|
| 应用 | 电子元件退火、安装基板退火、MLCC 和 LTCC 脱脂 (*3)、电感器脱脂 (*3)、陶瓷脱脂 (*3)、玻璃基板退火、其他 | |||
(*1) 表示加热室内控制点的值。
(*2) 有效尺寸 INH-9、INH-21：内部尺寸的 2/3；INH-51、INH-100：内部尺寸的 4/5
(*3) 需要单独的安全设备。请通过（查询页面链接）联系我们。
☆ 需要冷却剂来保护密封填料。
☆ 热电偶是一个易耗部件。
